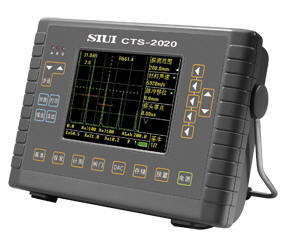

CTS-2020数字超声探伤仪
查看多图

CTS-2020数字超声探伤仪

仪器编号: CTS-2020
仪器品牌: 汕头超声波探伤仪
计量单位:
商品简介: CTS-2020数字超声探伤仪是我所最新开发的高技术产品,它与CTS-4020、 CTS-3020等多种数字超声探伤仪组成一个更新换代的产品系列,适合国内外不同用户对锻件、焊缝、钢结构件、飞机零部件等探伤的各种需要,为新老朋友提供更为优质的设备和服务。
市场价格: 0.00
会员价格: 0.00
可得积分: 0
顾客评分: 共有0条评分 | 登录评论商品
购买 收藏
CTS-2020数字超声探伤仪是我所最新开发的高技术产品,它与CTS-4020、 CTS-3020等多种数字超声探伤仪组成一个更新换代的产品系列,适合国内外不同用户对锻件、焊缝、钢结构件、飞机零部件等探伤的各种需要,为新老朋友提供更为优质的设备和服务。
  CTS-2020的诞生,体现了汕头超声仪器研究所一贯的优良传统:顶级技术,先进工艺,体积小,重量轻,功能强大,操作简单。

技术创新
  不断创新,努力达至一流境界是我所的一贯宗旨。CTS-2020采用嵌入式计算机系统和超大规模现场可编程集成电路设计,把大型超声仪器所具备的优良性能压缩到极小的空间;高达56dB的探伤灵敏度余量满足各种探伤需求;最新的彩色TFT液晶显示屏带给你最佳的读测效果和视觉享受;简便的界面波跟踪功能适用于水浸法探伤;再配以DAC、大容量存储器、USB接口等新技术、新功能,使CTS-2020成为一台小巧轻便却性能卓越的超声探伤仪。此外,彩色TFT液晶屏快速的响应时间,确保快速扫查回波也显示无遗;轻触式键盘性能可靠、手感舒适;突出的电磁兼容设计技术使仪器的现场抗干扰能力大大加强。

简单实用方便
  小型轻便、美观实用、中英文菜单、操作简便、功能强大。这一切,体现我们一贯的设计理念:简单实用方便可靠,功能性能更上一层楼! 功能与性能特征:
  1. 最高采样速率240MHz,最小显示范围5mm
  2. 工作频率范围 分1~4MHz,0.5~10MHz两档设置,分别突显高灵敏度和宽频带的优点
  3. 界面波跟踪功能,通过A、B闸门间的逻辑关系,容易实现水浸法探伤或精确测厚
  4. 脉冲重复频率可调,避免在探伤过程中出现混响信号
  5. 完善的DAC曲线功能,方便进行回波评价
  6. 具有测量探头角度(K值)的功能
  7. 大容量存储器可存储高达500个数据集,包括波形、曲线、参数、探伤报告等
  8. USB接口可实现仪器内部存储数据、数据波形向U盘的转存,打印探伤报告
  9. 菜单语言:中、英文二种。操作过程文字信息提示
  10. 高亮度彩色TFT液晶显示屏带来最佳的读测效果
  11. 10种波形颜色和字符颜色自由选择
  12. 大容量锂电池可连续工作6小时以上

应用举例:
1、 薄壁板
  CTS-2020具有很好的近区分辨力,非常适合被测件近区缺陷的检测和压力容器、管道的壁厚测量。(1.2mm钢板的底面回波)

2、 DAC
  CTS-2020完善的DAC曲线和回波比较功能,令回波评价工作更轻松、更方便、更准确。(来自焊缝的缺陷回波与一组DAC曲线)

3、 跟踪功能
  B闸门跟踪功能,容易实现水浸法探伤或精确测厚。(B闸门跟踪功能示意图)

4、 斜探头探伤时,可对缺陷进行精确测试
  通过数字仪器的强大功能,可以对缺陷进行精确定位。(来自斜探头探测距表面40mmΦ1.6的波形图)

主要技术指标:

功能 单位 技术数据
探测范围 mm 0 ~ 6000  (钢纵波),连续可调,最小显示范围5 mm
脉冲移位 mm -10 ~ 1000 (钢纵波)
探头零点 μs 0 ~ 199.9
材料声速 m/s 1000 ~ 9999
阻尼   高/低
脉冲重复频率   分10档可调,探测范围1500mm以内时,约20Hz  ~  500Hz ;探测范围大于1500mm时,约20Hz  ~  200Hz
工作频率范围 MHz 0.5 ~ 10,分1 ~ 4 / 0.5 ~ 10两档可选
增益调节 dB 0 ~ 110,分 0.5 / 2 / 6 / 12步进调节
检波方式   正向、负向、双向
抑制 % 0 ~ 80线性抑制
垂直线性误差 % ≤3
探伤灵敏度余量 dB ≥56
DAC曲线   最多能记录10个回波参考点并逐段显示;可改变DAC 3线间dB距离;可以插入DAC回波参考点、修正DAC回波参考点。
监视闸门   2个独立的测量闸门,B闸门可设定为界面波跟踪闸门模式。
测量分辨力 mm 0.1
报警信号   声光报警(内接蜂鸣器和面板LED发光二极管)
测量点选择   闸门内第1回波的前沿或峰值。
回波评价   声程、水平距离、垂直距离、幅值、dB差值显示。
显示屏

5.7"高亮度TFT液晶显示屏, 320×240象素。

缩放   选择正常和放大两种显示模式。
A型回波冻结   冻结探伤画面。
数据存储器   500组数据集,包括探伤状态参量、回波图形、DAC 曲线和备注信息等。
USB接口   实现仪器内部存储数据、数据波形向U盘的转存,打印探伤报告。
打印机   可配用HP-1020、HP-1120、Canon-S100SP打印机
电源   交流电或电池
电池类型   锂电池组(7.2V 、7.2Ah)
工作时间 h 使用7.2Ah 锂电池组时≥6 (与背景光亮度有关)
工作电压 V 6 ~ 9 DC (外部电源); 6.0 ~ 8.4 (电池)
工作温度 0~40
重量 Kg 约1.68(不含电池)
尺寸 mm 260 ×180 ×75 (宽×高×深)
