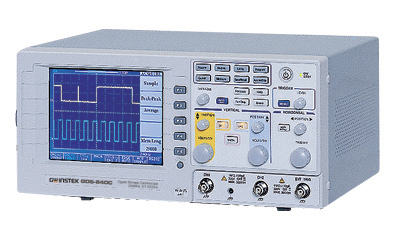

GDS-840S数字示波器
查看多图

GDS-840S数字示波器

仪器编号: GDS-840S
仪器品牌: 台湾固纬
计量单位:
商品简介: 频宽:250MHz
显示系统:5.7§ LCD, Color,GDS-840系列(DSO)为了符合主流数位储存示波器的潮流,拥有250MHz频宽和25GS/s高等效取样,并提供了彩色、单色LCD的选择。
市场价格: 16000.00
会员价格: 16000.00
可得积分: 0
顾客评分: 共有0条评分 | 登录评论商品
购买 收藏

台湾固纬GDS-840S数字示波器的性能:

  1. 频宽:250MHz
  2. 显示系统:5.7§ LCD, Color
  3. GDS-840系列(DSO)为了符合主流数位储存示波器的潮流,拥有250MHz频宽和25GS/s高等效取样,并提供了彩色、单色LCD的选择。
  4. 物超所值的性能、特有创新的功能、友善的使用者介面,多样的输出介面,在在都使GDS-840系列于电路设计、产品测试、维修服务、教育训练方面,皆是不可或缺的利器。
  5. 本系列DSO将提供使用者最好波形量测及合理价格的最佳解决方案

台湾固纬GDS-840S数字示波器的技术参数:

显示系统

显示器 黑白色 (320 x 240), 5.7 LCD
显示对比 可调整
波形显示范围 8 x 10 ( 12 ) 格
波形显示模式 点, 向量, 累积

垂直系统

频宽 250MHz ( -3dB )
通道 2
垂直解析度 8-Bit
垂直灵敏度 2mV/div ~ 5V/div
垂直准确度误差 ±3%
上升时间 <1.4ns
垂直端输入耦合 1MΩ±2%, ~ 18pF
垂直端输入阻抗 AC , DC , Ground
极性 标准&反向
讯号与接地间的最大输入电压 300V( DC+AC peak ) , CATII
波形处理 CH1+CH2 , CH1-CH2 , FFT
偏移范围 2mV/div ~ 50mV/div:±0.5V
100mV/div ~ 500mV/div:±5V
1V/div ~ 5V/div:±50V
频宽限制 20MHz (-3dB)

水平系统

水平扫描范围 1ns/div ~ 10s/div (1-2-5顺序) ; Roll : 250ms/div ~ 10s/div
量测显示模式 Main , Window , Window Zoom , Roll , X-Y
水平准确度误差 ±0.01%
水平延迟范围 前置触发 : 最大20div ; 后置触发:1000div

讯号获取系统

即时取样率 每通道最快取样率100MS/s
等效取样率 每通道最快等效取样率25GS/s
纪录深度 125k/CH
峰值侦测 10ns ( 500ns/div ~ 10s/div )
获取模式 取样、峰值侦测、平均
平均次数 可选择 2.4.8.16.32.64.128.256 次

触发系统

触发类型 CH1 , CH2 , Line , Ext
触发模式 Auto Level , Auto , Normal , Single , TV-Line , Time Delay , Event Delay , Edge , Pulse Width
触发耦合 AC , DC , HF , LF , Noise Reject
触发灵敏度 DC ~ 30MHz:Approx. 0.5div or 5mV
30MHz~150MHz:Approx. 1.5div or 15mV
15 0MHz~250MHz:Approx. 2.0div or 20mV

X-Y 模式

X轴 / Y轴 输入 通道 1 / 通道 2
相位移 100kHz 时 ±3°

游标以及量测系统

自动电压量测 Vpp , Vamp , Vavg , Vrms , Vhi , Vlo , Vmax , Vmin
自动时间量测 Freq , Period , Rise Time , Fall Time , Positive Width , Negative Width , Duty Cycle , Edge , Pulse Width
游标量测 两游标间之电压差异 (ΔV);两游标间之时间差异 (ΔT);两游标间之频率差异(1/ΔT)

频率计数器

读值解析度 6位数
范围 交流耦合 , 自20Hz到最大频宽 ; 解析度10Hz
讯号种类 适用于所有可正常触发之讯号 (脉波宽度触发以及视频触发除外)

调整测试棒用信号

频率范围 1 kHz
周期比范围 50%

外部触发

外部触发电压范围 ±15V
外部触发灵敏度 DC ~ 30MHz:~50mV
30MHz ~ 150MHz:~100mV
150MHz ~ 250MHz:~150mV
外部触发端输入阻抗 1MΩ±2%, ~ 18pF
外部触发端最大输入范围 300V( DC+ AC peak) , CATII

控制面板功能

自动设定 " Autoset " 可自动调整垂直系统 , 水平系统以及触发位准
储存/呼叫 提供15组量测条件之储存/呼叫功能
波形储存/呼叫 提供2组波形之储存/呼叫功能

介面

标准介面 RS-232C, USB, Printer Port, Go/NoGo Output
选购介面 Opt. 01 GPIB
电源电压 交流 100V~240V, 47~63Hz


配件

  使用手册 x1,电源线 x1,测试棒 x 2
尺寸以及重量 310W x 142H x 245D (mm),约 4.1kg

选购配件

型号 名称 说明
GSC-005 Soft Carrying Case GDS-800 Series
GTC-002 Instrument Cart Shelf Loading 30kg, 120V Input Socket, 330(W) x 430(D)mm / GDS,GOS,GRS Series
GTC-001 Instrument Cart Shelf Loading 30kg, 120V Input Socket, 450(W) x 430(D)mm / GDS,GOS,GRS Series
GRA-405 Rack Adapter Panel Rack Mounting 19〃, 4u / GDS-806/810/820/840 Series
GTL-232 RS-232C Cable For:GDS-806S/806C/810S/810C/820S/820C/840S/840C, GRS-6032A/6052A, SFG-830,LCR-816/817/819/821, PSM-2010/3004/6003
